锌基合金通花拉力胶膜

•
•
•
•
•

    2002年起锌基合金在离心铸造广泛应用于立体多层次多钻的箱包、鞋材、服饰、胸花、戒子产品，需求旺盛带动通花拉力胶普遍应用。
    因合金的成份不同，锌基合金的胶模耐温性比铅锡合金胶模高，却不及环保锌合金胶模的耐温。耐拉性则彼此相当，但因合金材料的腐蚀程度不同，所以在使用过程中耐拉性明显感觉不一样。



    1、拉力好.挤压成型方便。
    2、掉胶少有耐温功能，延长胶模的使用寿命。
    3、胶模软硬度适中，手感好，减少压模人员手指疼痛感。
    4、胶模颜色调配均衡，减少长期日光灯下眼睛的疲劳。



    广泛应用于立体多层次多钻的箱包、鞋材、服饰、胸花、戒子产品。

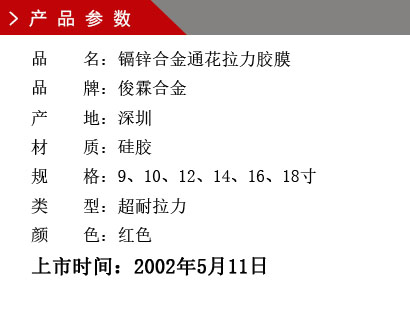

    工厂常规配套的胶模有9、10、12、14、16、18寸，还可根据客户要求定制特殊尺寸。



     1. 硫化时间150分钟,
     2. 硫化后硬度95度,
     3. 抗撕强度98MPa ,
     4. 拉长率为32%25,
     5. 最高耐温(5秒内)750度,
     6. 翻模次数:平板模次数200-300次,通花.有扣位模150-200次。



    9寸压模时温度160℃恒温,时间一般为55分钟;

    12寸压模时温度160℃恒温,时间一般为1小时15分钟.

    (如果模具厚度增加,相应恒温时间要增加)取模时温度应控制在70℃-80℃为佳.

提高模具使用寿命最佳方法
  1、硫化模具时采用低温长硫化(140℃2小时);
  2、尽量不要提高合金温度,如合金流动未能填满工件时,可采用提高转速或加深加宽入水槽等方法;
  3、应多采用活动胶开模方式,避免拉烂胶模;
  4、在取出工件时,尽量采用敲打模具方式取出工件,避免弯曲模具;
  5、采用多套模具轮流使用,使模具充分冷却;
  6、采用优质的超细滑粘附力好的滑石粉.



    1、橡胶都应保存在阴凉处，最佳保存环境温度是在摄氏15~30度之间。
    2、新橡胶在三个月内的性能最好，未经硫化过的橡胶会随着储存温度的提高而逐渐降低橡胶性能及缩短使用期限，而在高温环境下产生的硫化现象最终可能造成橡胶的报废，请依保存日期轮流使用。通常在良好的储存环境下即使经过一年后，也可以得到和新橡胶一样的性能表现。在过低的温度下会使得橡胶短暂硬化，通常只要回到常温后即可恢复原有的性能，而过高的保存温度会使硫化过的橡胶加速老化降低使用寿命。



1、压模框与模型
   （1）压模框请选择导热较佳的铝框，请注意压模框必须保持平整，请勿使用不良的压模框，有V形凹槽的压模框有助于空气的排放，是最佳的压模框式样。
   （2）模型则必须保持清洁，请在压模前将模型彻底清洁干净。
2、装填橡胶
   （1）填胶时过多或过少的橡胶都是不恰当的压模方式，压模前请先确认压模框的厚度，适当的压模胶总厚度是以高出压模框厚度1~2mm为最佳。为保证橡胶模细微和复杂部位的完整性，填胶时请裁切合适的尺寸大小，确实将橡胶装填在细微和复杂部位。
   （2）填胶时请将模型放置在压模框的中央区域，上层与下层的胶片使用数量尽量要求一致。
   （3）不清洁的压模环境以及手上的汗水、油渍都会污染橡胶，不干净的橡胶会造成橡胶模的瑕疵，请使用镊子或其它工具进行压模。
3、加温硫化
   （1）标准加硫温度是摄氏165度，以10mm的压模框加温25分钟为基础，压模框每增加1mm加硫时间则必须增加2分钟，压模框以不超过30mm为最佳。
   （2）加硫前必须先将压模机预热到设定温度摄氏165度，加硫时先将欲加硫模型放置在压模机内轻轻加压大约一分钟，待表层橡胶软化后再进行压模作业，并开始计算压模时间。
   （3）开始压模时如果压模机温度下降大于设定温度的30%，而该压模机并在10分钟内未能提升到的155oC时，将无法达到最佳硫化效果，建议使用较大加温功率之压模机。
   （4）压模机上的温度显示并非十分精确，请在购买压模机时使用温度检测仪测量压模机上的实际温度，以达最佳硫化效果。
4、冷却
   （1）冷却前请使用钳子先将耐热布撕下。
   （2）自然冷却和水冷却可以得到相同的结果，在使用水冷却时可以缩短冷却时间，橡胶模尚未完全冷却时仍保有可塑性，请勿进行开模作业。
5、开模
   （5）使用开模辅助器可以得到较佳的橡胶模，请保持开模刀具的锋利性能，切割不良的刀具会增加开模的困难度和模具的瑕疵，并容易产生模型工程师的工作意外。



   1、B胶，外层辅助胶，和A胶配套使用，胶性理想。
   2、模钉：按客户需求有6号大膜钉和5号小模钉。
   3、白猫爽身粉
   4、开模压模所用的工具
