环保锌合金耐温胶膜

•
•
•

    环保低温锌合金自90年代离心铸造首饰工艺品台湾企业带入珠三角以来，所配套的意大利胶模供应商提供的产品便顺势进入中国，影响中国锌合金离心胶铸数十年的历程。直到2013以后，国产胶模原料的应用及性能的突破和超越，意大利原厂胶在市场上已难见踪影。
    环保锌合金自2012年以来国家对首饰行业环保标准的强制实施，推动环保锌合金广泛的应用。环保低温锌合金从平面产品到铬空立体产品的应用，对胶模的提出更多苛刻的想法。环保低温锌合金因为锌在离心铸造过程中从高温到常温，热能不像铅合金及镉合金那样迅速平和释放，而是持续高温腐蚀性热能释放，对胶模巨有极大的撕裂性。
    俊霖自2002年成立起来，公司产品一直致力于环保材料的应用，并把环保材料创新及应用作为公司产品的终极目标来奋斗！环保锌合金的普及应用最大的瓶颈在胶模使用次数的多少，俊霖针对锌合金冷却的特殊性能，一直在尝试国内外各种胶的原料，推进锌合金在离心胶铸领域的发展！

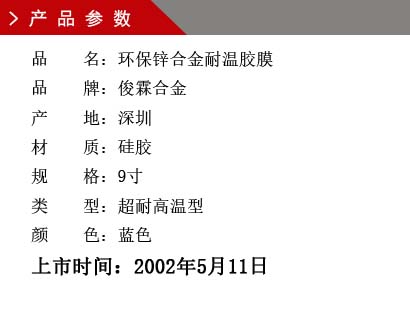

   俊霖环保锌合金耐温胶膜是针对首饰工艺产品对拉力要求不高及铬空通花部位不多产品而设计的一款耐温的胶膜。



    1.具有耐高温，收缩率小、走胶饱满.
    2.胶模软硬度适中，手感好，减少压模人员手指疼痛感。
    3.胶模颜色调配均衡，减少长期日光灯下眼睛的疲劳。
    3.耐温：450-500度
    4.撕烈强度：48.68N/mm



    适用于环保锌合金离心铸造拉力要求不高及铬空通花部位不多产品；如：吊坠、耳环、发夹（尤其是怪手夹）、服饰、手袋扣、皮带扣、鞋扣、标牌等产品



    俊霖为各工厂需求配套常规的胶模有9、10、12、14、16、18寸，还可根据客户要求定制特殊尺寸。



    1、橡胶都应保存在阴凉处，最佳保存环境温度是在摄氏15~30度之间。
    2、新橡胶在三个月内的性能最好，未经硫化过的橡胶会随着储存温度的提高而逐渐降低橡胶性能及缩短使用期限，而在高温环境下产生的硫化现象最终可能造成橡胶的报废，请依保存日期轮流使用。通常在良好的储存环境下即使经过一年后，也可以得到和新橡胶一样的性能表现。在过低的温度下会使得橡胶短暂硬化，通常只要回到常温后即可恢复原有的性能，而过高的保存温度会使硫化过的橡胶加速老化降低使用寿命。

1、压模框与模型
   （1）压模框请选择导热较佳的铝框，请注意压模框必须保持平整，请勿使用不良的压模框，有V形凹槽的压模框有助于空气的排放，是最佳的压模框式样。
   （2）模型则必须保持清洁，请在压模前将模型彻底清洁干净。
2、装填橡胶
   （1）填胶时过多或过少的橡胶都是不恰当的压模方式，压模前请先确认压模框的厚度，适当的压模胶总厚度是以高出压模框厚度1~2mm为最佳。为保证橡胶模细微和复杂部位的完整性，填胶时请裁切合适的尺寸大小，确实将橡胶装填在细微和复杂部位。
   （2）填胶时请将模型放置在压模框的中央区域，上层与下层的胶片使用数量尽量要求一致。
   （3）不清洁的压模环境以及手上的汗水、油渍都会污染橡胶，不干净的橡胶会造成橡胶模的瑕疵，请使用镊子或其它工具进行压模。
3、加温硫化
   （1）标准加硫温度是摄氏165度，以10mm的压模框加温25分钟为基础，压模框每增加1mm加硫时间则必须增加2分钟，压模框以不超过30mm为最佳。
   （2）加硫前必须先将压模机预热到设定温度摄氏165度，加硫时先将欲加硫模型放置在压模机内轻轻加压大约一分钟，待表层橡胶软化后再进行压模作业，并开始计算压模时间。
   （3）开始压模时如果压模机温度下降大于设定温度的30%，而该压模机并在10分钟内未能提升到的155oC时，将无法达到最佳硫化效果，建议使用较大加温功率之压模机。
   （4）压模机上的温度显示并非十分精确，请在购买压模机时使用温度检测仪测量压模机上的实际温度，以达最佳硫化效果。
4、冷却
   （1）冷却前请使用钳子先将耐热布撕下。
   （2）自然冷却和水冷却可以得到相同的结果，在使用水冷却时可以缩短冷却时间，橡胶模尚未完全冷却时仍保有可塑性，请勿进行开模作业。
5、开模
   （5）使用开模辅助器可以得到较佳的橡胶模，请保持开模刀具的锋利性能，切割不良的刀具会增加开模的困难度和模具的瑕疵，并容易产生模型工程师的工作意外。



    1、B胶，外层辅助胶，和A胶配套使用，胶性理想。
    2、模钉：按客户需求有6号大膜钉和5号小模钉。
    3、白猫爽身粉
    4、开模压模所用的工具
