- TEL:0755-83197825
环保低温锌合金自90年代离心铸造首饰工艺品台湾企业带入珠三角以来，所配套的意大利胶模供应商提供的产品便顺势进入中国，影响中国锌合金离心胶铸数十年的历程。直到2013以后，国产胶模原料的应用及性能的突破和超越，意大利原厂胶在市场上已难见踪影。
环保锌合金自2012年以来国家对首饰行业环保标准的强制实施，推动环保锌合金广泛的应用。环保低温锌合金从平面产品到铬空立体产品的应用，对胶模的提出更多苛刻的想法。环保低温锌合金因为锌在离心铸造过程中从高温到常温，热能不象铅合金及镉合金那样迅速平和释放，而是持续高温腐蚀性热能释放，对胶模巨有极大的撕裂性。
俊霖自2002年成立起来，公司产品一直致力于环保材料的应用，并把环保材料创新及应用作为公司产品的终极目标来奋斗！环保锌合金的普及应用最大的瓶颈在胶模使用次数的多少，俊霖针对锌合金冷却的特殊性能，一直在尝试国内外各种胶的原料，推进锌合金在离心胶铸领域的发展！
俊霖环保锌合金立体耐温耐拉胶模是针对产品重量较大或立体的公仔，通花纹路较多的手镯，而设立一款胶模，力求在耐温和耐拉二者之间寻均衡点，解决产品的需求。
1、具有耐高温，高拉力的产品，是俊霖公司两者结合比较完美的产品。
2、胶模软硬度适中，手感好，减少压模人员手指疼痛感。
3、胶模颜色调配均衡，减少长期日光灯下眼睛的疲劳。
适用于浇注各种首饰品,立体工艺品、通花纹路较多的手镯、介指等合金饰物。

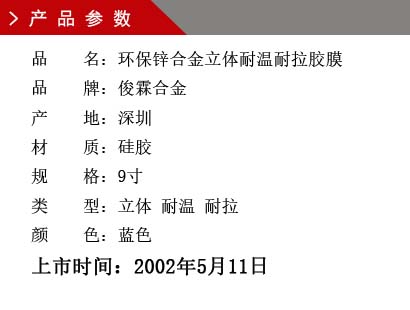

工厂常规配套的胶模有9、10、12、14、16、18寸，还可根据客户要求定制特殊尺寸。
1. 硫化时间60分钟
2. 硫化后硬度65度
3. 硫化温度150-165℃，
4. 抗撕强度80Mpa，
5. 拉长率58%25，
6. 耐温：450-500度
7. 撕烈强度：48.68N/mm
1、一般灌注合金模具分为上下模，一片?A胶两片B胶为一半模具上下模组合成为一套。
2、把所需生产的样品或模种，分别排列在下模的A胶上面而且按大小位置进水口方向埋好位置。使其重心保持平衡，这样灌出来的产品品质会更佳。另外在上模中心位置可先预留一个适当的进料口用其它固体耐温材料封住，这样可以节约材料和时间，然后在胶模边上放上模钉用于上下模子定位。
3、另外分别在上下模之间洒摸上滑石粉，再放置在已经备好的模框里面，经过压模机150摄度高温高压下至70分钟硫化成型。
4、当模具硫化成型后不要马上取出，应让其自然冷去30分钟左右，使其充分硫化稳定成型后再取出。这样效果会更好，且模具寿命会更长。
5、当模具压好后，先把模种和样品取出；然后在下模上看准产品较好的进水位置，再用锋利雕刻刀具把水道一一开出。比较大的产品水道可开多几条，较小产品稍减。另根据试灌情况需要修正水道和开出排气孔。最后把上下模并为一个完整的模具。
1、橡胶都应保存在阴凉处，最佳保存环境温度是在摄氏15~30度之间。
2、新橡胶在三个月内的性能最好，未经硫化过的橡胶会随着储存温度的提高而逐渐降低橡胶性能及缩短使用期限，而在高温环境下产生的硫化现象最终可能造成橡胶的报废，请依保存日期轮流使用。通常在良好的储存环境下即使经过一年后，也可以得到和新橡胶一样的性能表现。在过低的温度下会使得橡胶短暂硬化，通常只要回到常温后即可恢复原有的性能，而过高的保存温度会使硫化过的橡胶加速老化降低使用寿命。
1、B胶，外层辅助胶，和A胶配套使用，胶性理想。
2、模钉：按客户需求有6号大膜钉和5号小模钉。
3、白猫爽身粉
4、开模压模所用的工具
